    毫米波无线通信收发系统(含802.1.1ax基带HDL实现)

  • 型号:IW-RFSOC-28DR
  • 介绍:

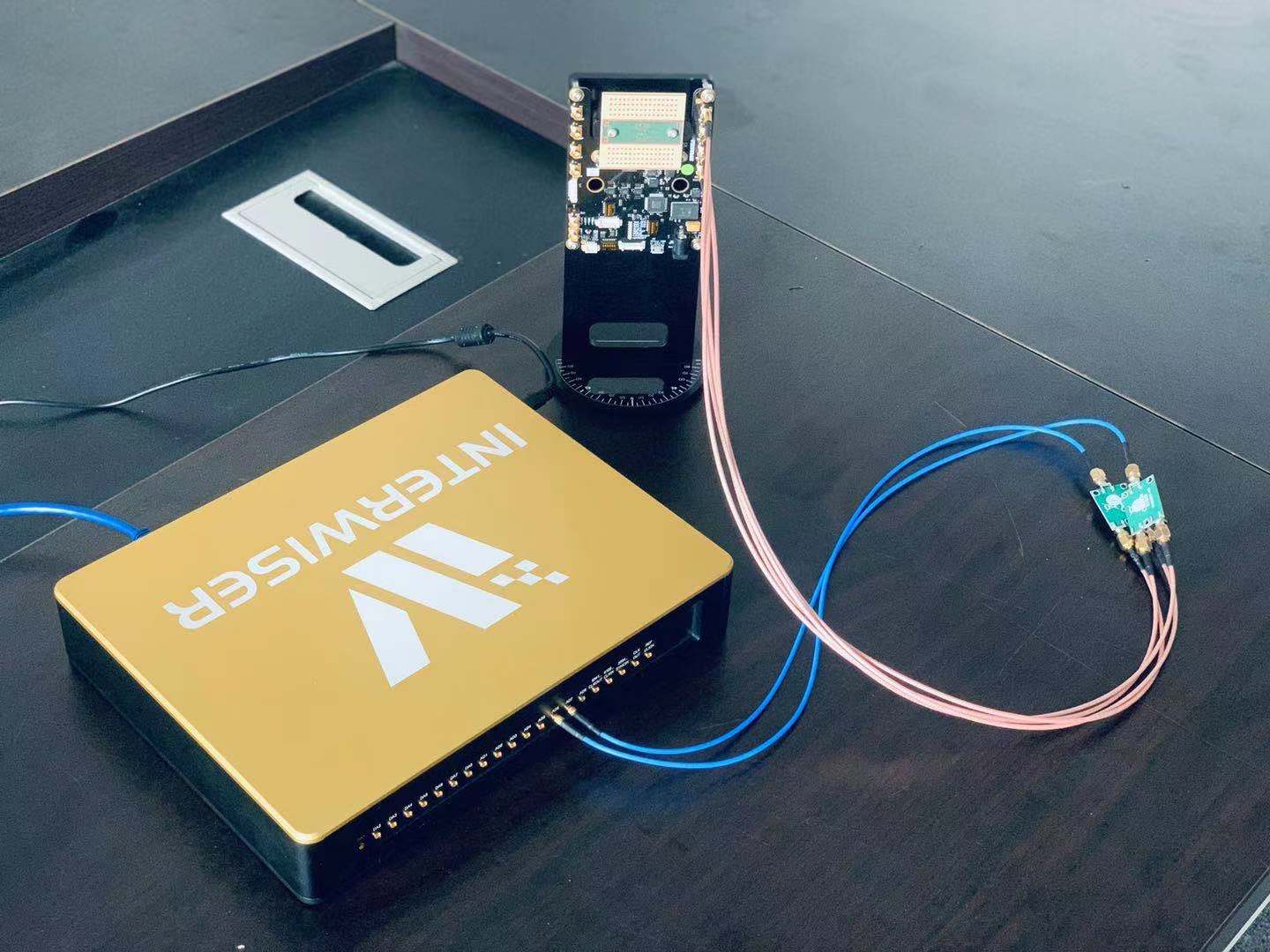

    毫米波高速传输平台基于Xilinx RFSOC-28DR及68G毫米波收发模块组成。系统频率60.48GHz,带宽0.8GHz,调试方式为4-64QAM,吞吐量(峰值)为2.5Gbps,AD/DA采样率为3.2Gsps。该系统可用于高速视频传输、毫米波室内定位、毫米波无线回传,通过板级扩展可实现MIMO无线传输,单端可实现毫米波数字阵列波束扫描。另外该系统可用于实验室教学及科学研究。


技术参数

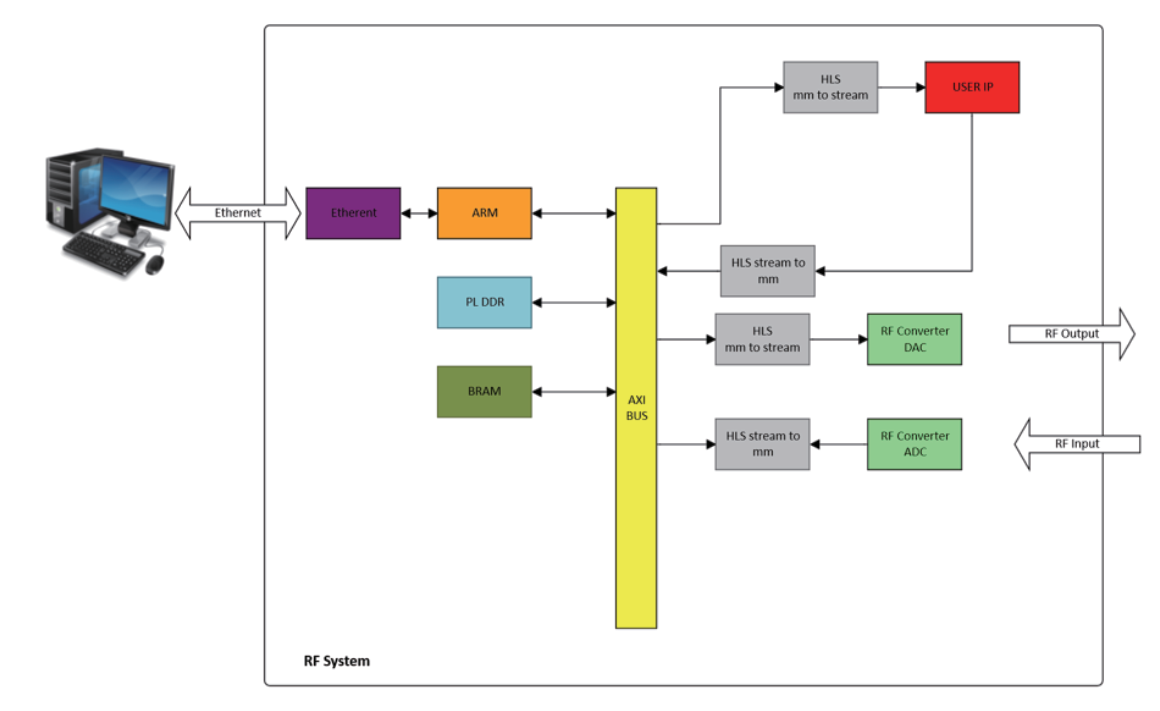

高速AD/DA + FPGA 实时基带处理 + 毫米波收发器




实时信道状态信息 (CSI) 上传

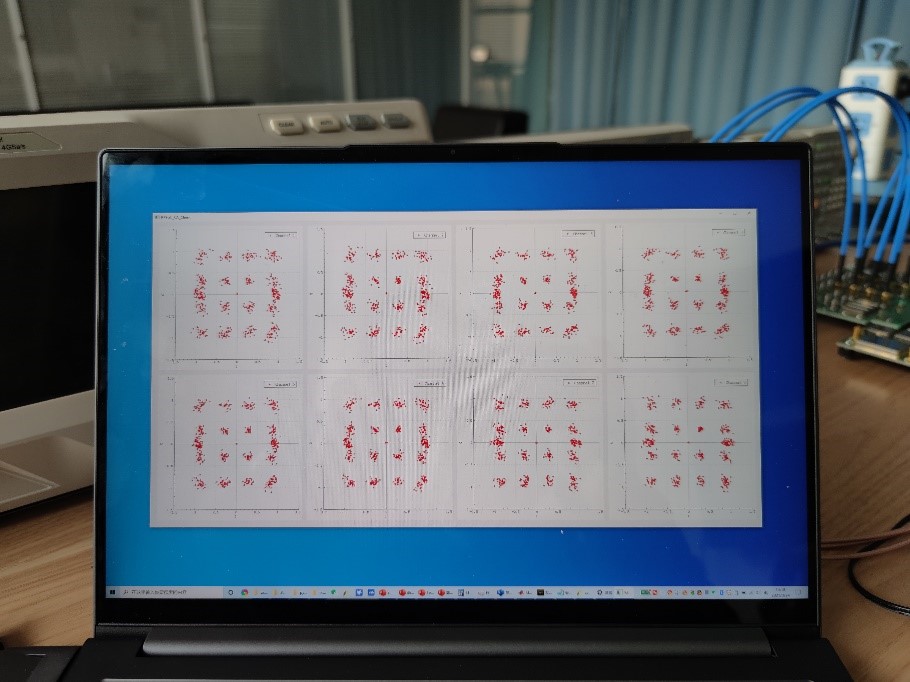

算法验证



信号处理链

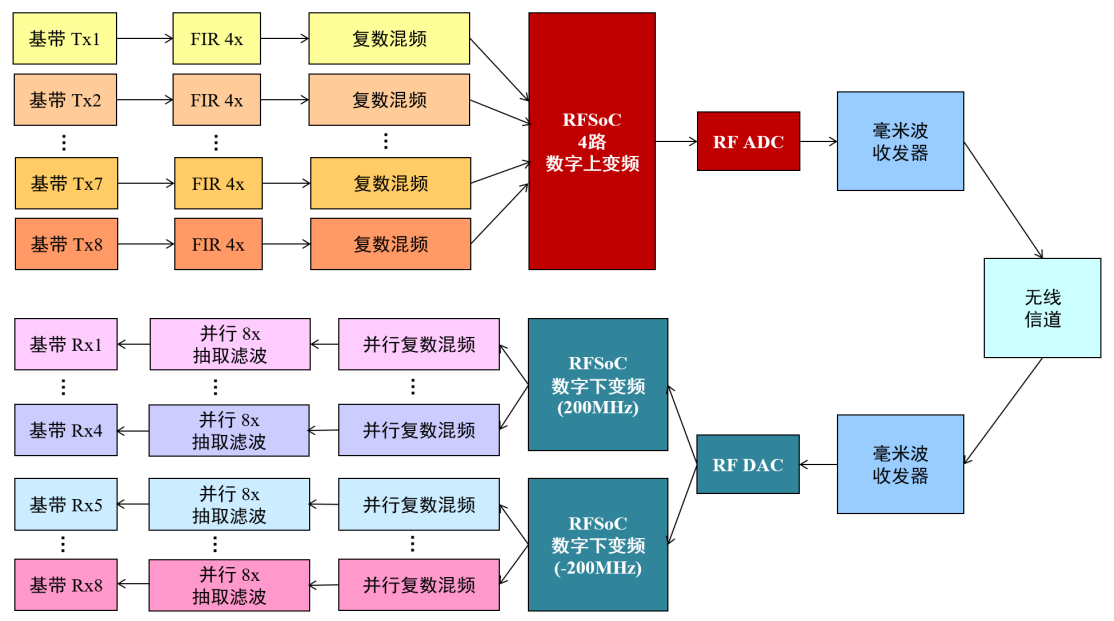

八通道数字载波聚合

  • 输出IQ信号零中频信号(-400MHz~400MHz) 至60.48GHz毫米波收发器

  • 并行多项滤波、并行混频,200MHz逻辑时钟速率处理800MHz采样率信号



完全自主可控

  • 具有自主知识产权并完全自主可控

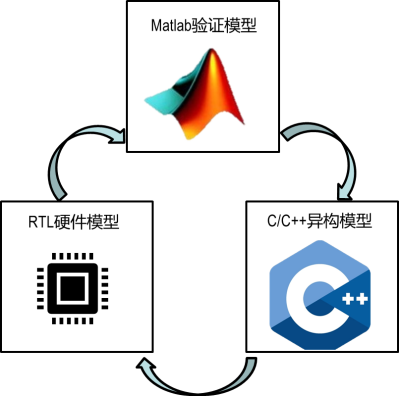

  • 全硬件实现,实时系统IP同时具备MATLAB验证模型、C/C++异构编程模型、RTL硬件实现模型等三套等价模型




应用




测试与测量

设计人员可通过在Zynq UltraScale+RFSOC 中

使用直接RF采样、高灵活、可重构逻辑及软件可

编程性,为信号生成和信号分析构建高速度的多

功能仪器


卫星通信

利用高度集成的RF-DAC/ADC和可编程逻辑,

设计人员可使用基于ARM的处理系统为地面

站构建复杂的高带宽链接调制解调器


LiDAR

Zynq UltraScale+RFSOC 集成数据转换器,

再加上自适应硬件的灵活性和并行性,可为

从ADAS到高级3D成像应用的新兴LiDAR技

术实现独特的解决




相控阵雷达/数字阵列雷达-芯片上的雷达

作为面向可扩展、多功能、相控阵雷达的单芯片

TRX解决方案,Zynq UltraScale+RFSOC能够

预警场景下实现低时延收发,获得最佳响应时间



                        · 全L波段采样

                        · 部分D波段直接采样,全S波段奈奎斯特第二准则

                        · 部分C频段直接采样

                        · 软硬件可重新配置
