宽带采集记录回放组件采集系统（简称系统）实现宽带采集平台采集到的数据高速记录的目标实施的项目，是宽带信号分析的的重要组成部分。高效地获取到大带宽信号的特性，为快速分析信号特性提供了一个快速的采集平台。

系统简介

宽带信号采集记录回放组件系统是宽带信号分析重要组成部分，用于实时采集宽带信号并进行实时存储等，此外，将数据文件存储成bin的二进制系统文件方便后续进行分析与调用。

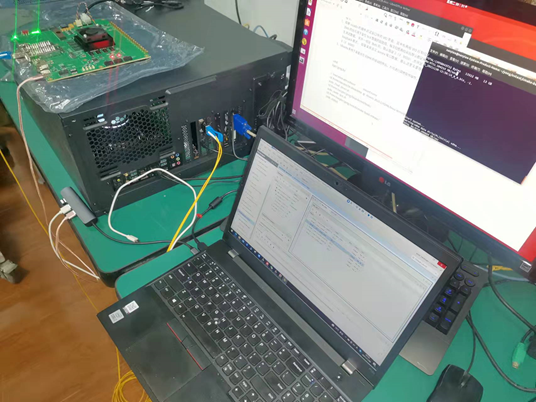

测试分为功能测试和性能测试两部分。功能测试主要测试各子系统中的功能模块，主要针对系统功能模块和实施结果分别进行测试，测试整个系统是否达到技术协议中要求实现的功能。性能测试包括系统的需要测试的速度测试情况。

Ø 采用100G PCIe Gen3*16的FPGA板卡进行光纤数据采集并搬移到PC内存，抛开开销数据传输速率不能低于PCIe GEN3*16理论带宽的70%；

Ø PC内存数据进行写盘，组Raid容量16T，落盘速率不能低于10GB/s；

Ø 提供数据回放功能，能够以文件的形式读取、管理

Ø 配套上位机控制软件，具备配置、管理、回放显示等功能

Ø 配套相关采集板卡的数据流控软件

Ø 落盘板卡具有通用性，便与更换

Ø 存储写盘速率：10GB/s；

Ø 数据传输速率：100Gb/s；

Ø 100Gbps光纤协议：4路AURORA，速率每路25Gbps；

Ø FPGA板卡：支持PCIe GEN3*16，2路100Gbs QSFP、双通道DDR4，每通道16GB，逻辑容量不低于1724k logic Cells，Block RAM不低于50.6Mb；

Ø 上位机：大于两组2*PCIe GEN4*16，双通道DDR4缓存，容量不低于16GB

Ø 存储深度：16T（8个PCIe GEN4*4 M.2 SSD）

Ø 软件要求：包含采集系统的采集数据链路、上层高速大数据转存等工程代码；

Ø 配套要求：包含XCZU28DR采集与光纤传输板卡
