1.智能网络互连解决方案概述

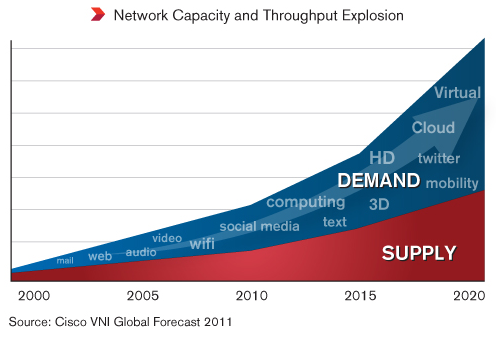

       目前通信和网络市场发展的最大驱动力量就是对带宽的无尽需求，而宽带流量的大爆炸已经远远超出了网络支持能力。然而，虽然需求巨大，也不是说为了带宽可以不计一切代价。说到底，我们要以最低的资本支出和运营支出提供更多的带宽。降低高带宽相关成本的唯一方法就是创建更智能网络。

       同时，我们发现面向通信、网络和数据中心设备市场的 ASIC 和 ASSP 正以惊人的速度快速消失，这是由于以下众多因素造成，其中包括不断增加的 IC 设计成本、对于更高级智能和适应性的需求等，而背后则是多样化的应用和器件要求。此外，设备市场不再接受“我也一样”的设备设计，这些不断扩大的差距正遍布所有市场领域。
       所以，XilinxAll Programmable和更智能的网络方案就成为电信类公司转型到自我优化或软件定义网络（SON 或 SDN）的最优解决方案。
       InterWiser基于Xilinx最新技术，可为用户提供一系列完整的智能网络解决方案。包含 All Programmable FPGA、 SoC、和 3D IC 平台，以及 SmartCORE 和 LogiCORE IP，可通过客制化满足独特的市场需求。与其它 ASIC 和 ASSP 解决方案相比，Xilinx网络的软件定义规范环境 (SDNet) 和 Xilinx 通信设计中心以其最大的差异化优势、更低的风险和拥有成本，为打开市场提供了更快、更灵活的方法。


        2.智能网络互连解决方案详细描述
       .  InterWiser在智用于原型设计和可实际部署的FPGA网络设备
       . 预验证的网络接口逻辑
       . 用于二次开发的网络参考设计与应用开发框架
       . 服务器（搭载开发环境）
       . 软硬件设计咨询与外包服务能网络与互连应用领域，可为用户提供以下产品以及服务：

       2.1硬件处理平台

       针对网络互连应用领域，InterWiser可为用户提供当前最具性价比以及当前业界最高性能的计算平台。在计算资源上，平台最高可具有5500余个DSP核心；在连接性能上，可支持100G光接口的以太网以及单板搭载40路10G光接口以太网的平台；在存储能力上，平台搭载的FPGA可对外连接四组DDR4（72bit）以及提供QDR II和TCAM的支持。

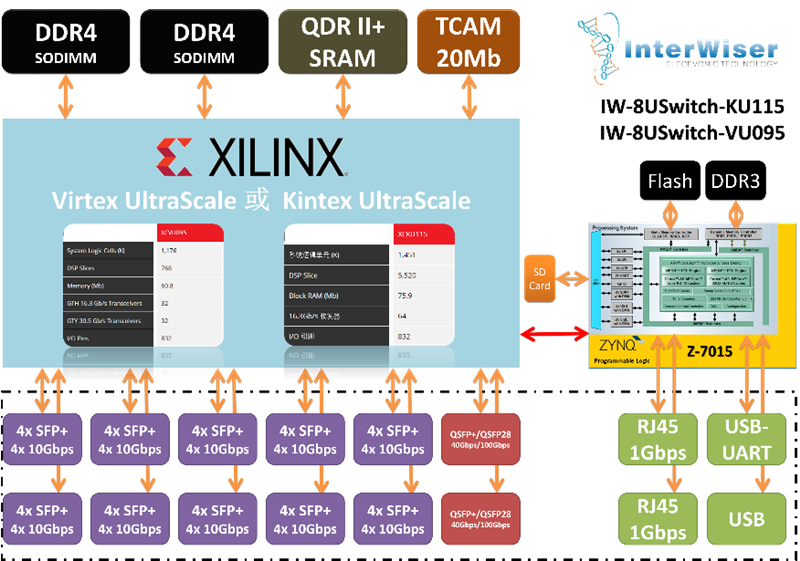

2.1.1UltraScale大规模网络交换平台

       InterWiser 8VU大规模交换原型系统基于Xilinx UltraScale FPGA搭建，利用其丰富的高速串行收发器资源实现了多达40路1G/10G以太网以及两路40G/100G以太网的接入和转发。该平台可通过FPGA逻辑实现1.5层汇聚分流以及2层数据交换等网络功能，可用于汇聚分流器、标准交换/路由以及SDN交换机等用途。同时平台搭载了一颗Xilinx ZYNQ芯片，提供系统配置、网络设置以及管理等功能。

更多主板细节/详细规格请联系InterWiser获取

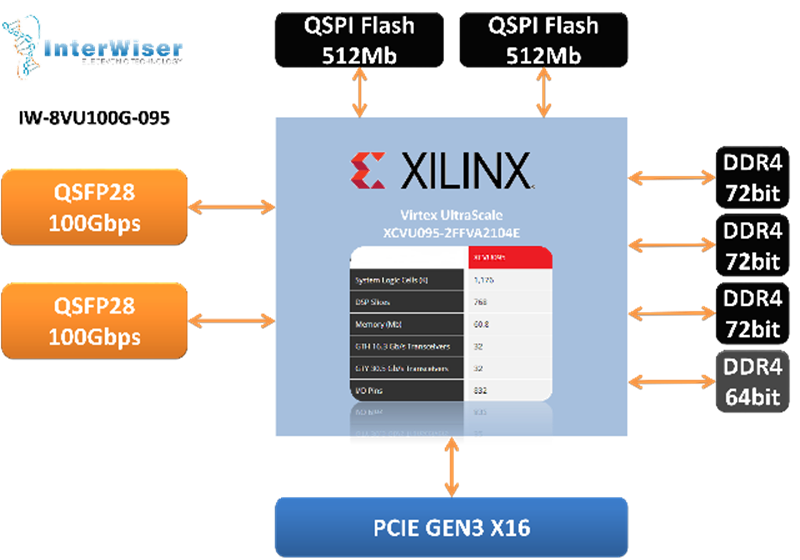

2.1.2Virtex UltraScale 100G网络平台

       InterWiser 8VU百吉比特网络处理平台采用Xilinx目前最新的Virtex UltraScale架构的XCVU095 FPGA芯片搭建。在FPGA芯片内部集成了100Gbps以太网的MAC硬核IP模块以及PCIE Gen3 硬核IP模块。

       平台板载了两路QSFP28光接口，使用PCIe Gen3 x16的接口同上位机进行高速数据交互，是海量数据流100+ Gbps 系统、超大规模仿真、高性能计算以及高速网络数据包处理系统原型设计的理想平台。

更多主板细节/详细规格请联系InterWiser获取

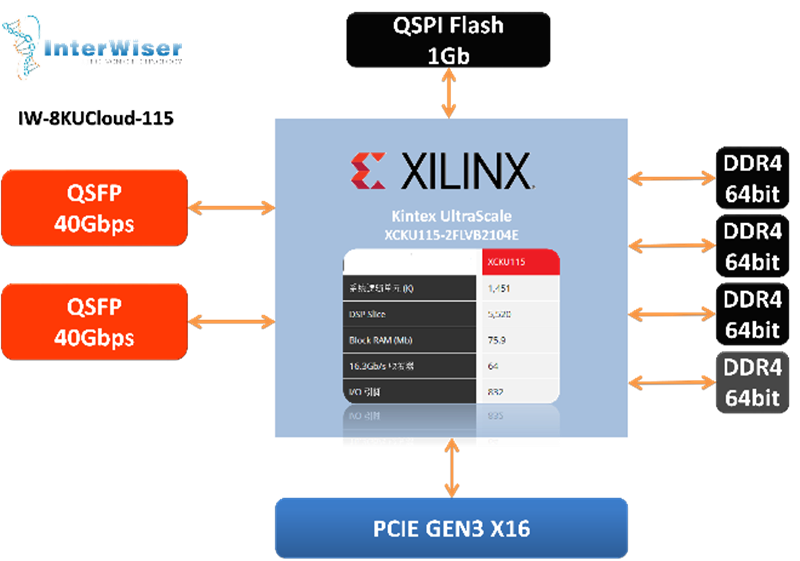

2.1.3Kintex UltraScale 40G网络平台
       InterWiser 8KU云计算处理平台基于Kintex UltraScale FPGA 设计。该云计算加速开发套件是面向超大规模应用开发人员的极好起点。
       该套件基于可云端访问的生产就绪型 PCI 卡，为单插槽 PCIe半长全高封装形态。它支持各种框架、库、驱动器及开发工具，可通过Xilinx 的异构计算开发环境采用 OpenCL、C 或 C++ 轻松进行应用编程。

更多主板细节/详细规格请联系InterWiser获取

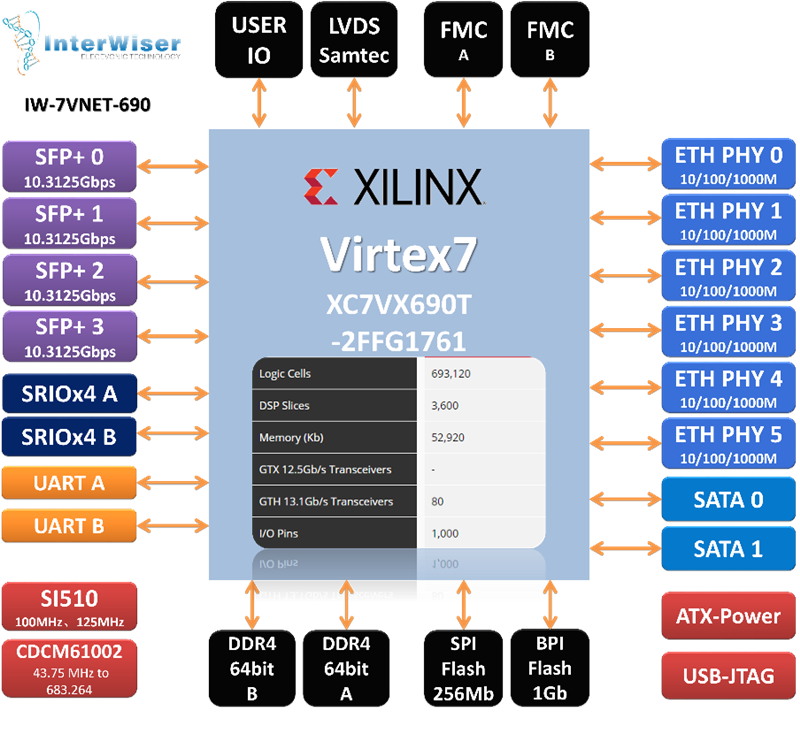

2.1.4Virtex7 1G/10G网络平台

       InterWiser基于高性能的Virtex-7 FPGA设计了7VNET通用加速计算平台。该平台包括硬件母板、设计工具、IP 核和预验证的参考设计，以便用户可快速二次开发和进行应用部署。

       该平台搭载有Xilinx Virtex7系列高性能V7-690T FPGA并且外接有两组64位的DDR3 SDRAM，可提供强大的计算能力。此外平台提供了丰富的高速接口，如SFP+、Rapid IO、SATA和千兆以太网等通信接口和FMC-HPC、LVDS等扩展接口。搭配平台所提供的参考设计以及IP核，该平台将成为您快速原型设计的利器。

更多主板细节/详细规格请联系InterWiser获取

       2.2高速连接与存储逻辑IP

       InterWiser智能网络与互连解决方案可为用户提供所需的全部高速连接以及存储逻辑IP。这些预验证的IP可直接运行与InterWiser网络处理平台以及相关通用计算平台，或通过配置额外的FMC子卡的形式继续进行扩展。

      FPGA 夹层卡 (FMC) 标准由包括 FPGA 厂商和最终用户在内的公司联盟开发，属于 ANSI 标准，旨在为基础板（载卡）上的 FPGA 提供标准的夹层卡尺寸、连接器和模块接口。I/O 接口与 FPGA 分离，不仅简化了 I/O 接口模块设计，同时还能最大化载卡的重复使用率。

. 数据吞吐量：支持高达 10 Gb/s 的信号传输速率，夹层卡和载卡之间潜在总带宽达 40 Gb/s。
. 时延：消除了协议开销，避免了时延问题，确保确定性数据交付。
. 简化设计：无需了解 PCI、PCI Express® 或 Serial RapidIO 等协议标准的专业技术。
. 系统开销：通过简化系统设计降低了功耗，缩短了工程设计时间，并缩减了IP 核及材料成本。
. 设计重复使用：不管是采用定制的内部板设计还是商用成品 (COTS) 夹层卡或载卡，FMC 标准有助于将现有的 FPGA / 载卡设计重新用到新的 I/O 上，而这只需更换 FMC 模块并对 FPGA 设计略作调整即可。

       2.3开发平台

       InterWiser可协助用户快速搭建开发环境；根据FPGA计算平台选型，配套提供相应服务器选型、采购与配置。根据用户开发需求，提供相应FPGA开发工具以及相关工具的安装、调试、维护以及技术支持。

       2.3开发平台

       InterWiser可协助用户快速搭建开发环境；根据FPGA计算平台选型，配套提供相应服务器选型、采购与配置。根据用户开发需求，提供相应FPGA开发工具以及相关工具的安装、调试、维护以及技术支持。

. FPGA硬件板卡设计
. FPGA接口逻辑设计
. 外围扩展模块/子卡设计
. 高速数据采集系统设计
. 高速AD/DA模块/子卡设计
. 行业应用算法开发与优化
.……

如有相关需求，请和我们联系
