视频图像处理

发布时间：2019-10-29 16:20:38浏览次数:3977

1. 视频图像处理解决方案概述

随着技术不断发展以及近年来高分辨率相机、图像传感器等相关设备价格大幅下降，高分辨率显示屏将更加普及。有研究报告称预计到 2020 年，视频将超过互联网流量的 80%。视频/视觉应用在包括消费类、广播、汽车、通信基础设施以及云计算等广大市场领域将有越来越广泛的应用。

InterWiser基于Xilinx 全可编程技术提供了一系列的视频/视觉应用解决方案，可应用于探测系统、机器视觉、4/8K显示和传输、高级驾驶员辅助系统（ADAS）、监视系统和无人机等众多领域。

InterWiser基于Xilinx 全可编程技术，可以为用户提供一个灵活的、基于标准的解决方案，融软件可编程能力、高性能图像处理为一体，并将分析、任意（any-to-any）连接以及保密性和安全性等功能紧密结合在一起，以满足视频 / 视觉系统的需求。

同时，InterWiser紧跟Xilinx最新技术，将为用户第一时间提供搭载最新全可编程器件，如Zynq MPSoC的平台。以及支持最新的软件定义开发环境包括 SDAccel、SDSoC和 Vivado HLS，可帮助客户快速开发应用。

2. 视频图像处理解决方案详细描述

InterWiser在视频图像处理类应用领域，可为用户提供以下产品以及服务：

. 硬件处理平台

. 视频输入输出接口扩展子卡

. 视频输入输出接口逻辑IP核

. 视频图像数据处理IP核

. 软硬件设计咨询与外包服务

2.1 硬件处理平台

InterWiser可为用户提供一系列FPGA/ZYNQ处理平台，从处理性能上涵盖从低端到高端的多样化硬件平台以及基于Xilinx最前沿主芯片的硬件平台。从扩展能力上涵盖从1个、2个、3个到最多10个FMC/单板，可用于扩展Display Port、MIPI、HDMI、DVI、CameraLink、SDI等多种视频输入输出接口。连接性能上可提供PCIe、千兆以太网、10G以太网、SRIO等多种方式连接上位机或其他设备。

2.1.1 基于ZYNQ的硬件主板

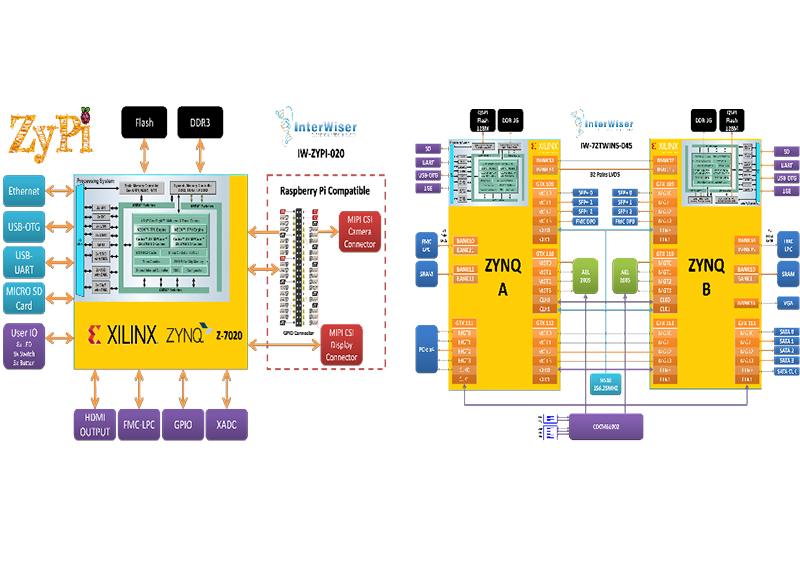

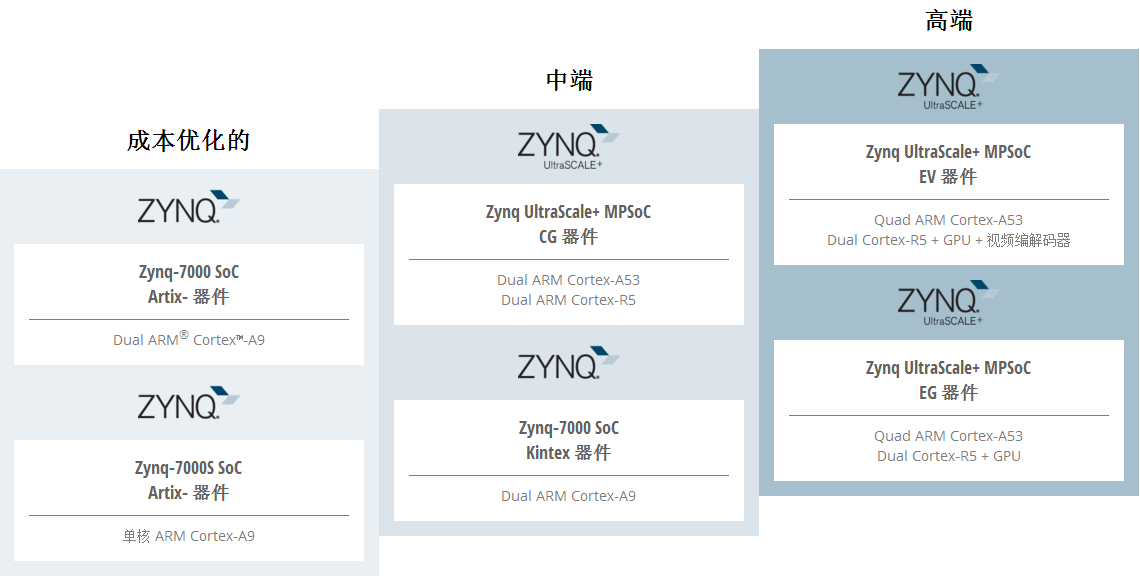

InterWiser基于ZYNQ系列器件，提供可用于搭建视频图像处理系统的硬件主板。平台搭载的主器件从低端到高端涵盖ZYNQ-7020，ZYNQ-7045，ZYNQ-7100以及双颗ZYNQ-7045或ZYNQ-7100，以及最新的MPSOC系列。

更多ZYNQ/MPSOC主板细节/详细规格请联系InterWiser获取

2.1.2 基于Kintex7的硬件主板

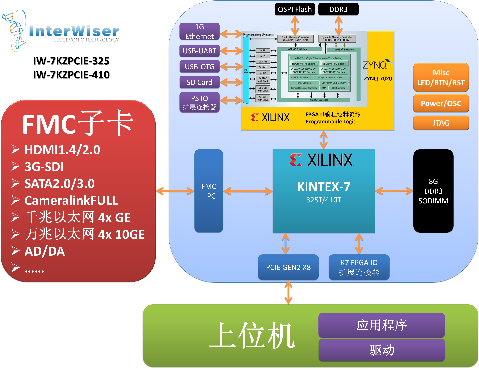

InterWiser基于Kintex7系列器件，提供可用于搭建视频图像处理系统的硬件主板。平台搭载的主器件从低端到高端涵盖Kintex7-160T，Kintex7-325T，Kintex7-410T。



更多主板细节/详细规格请联系InterWiser获取

2.1.3 基于Virtex7的硬件主板

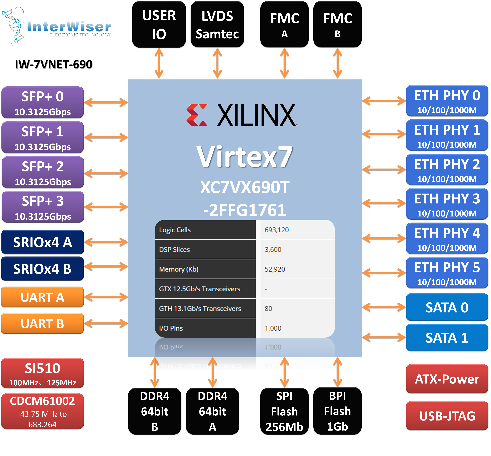

InterWiser基于Virtex7系列器件中数字信号处理能力非凡的690T器件搭建可用于搭建视频图像处理系统的硬件主板


 2.2 视频输入输出接口扩展子卡

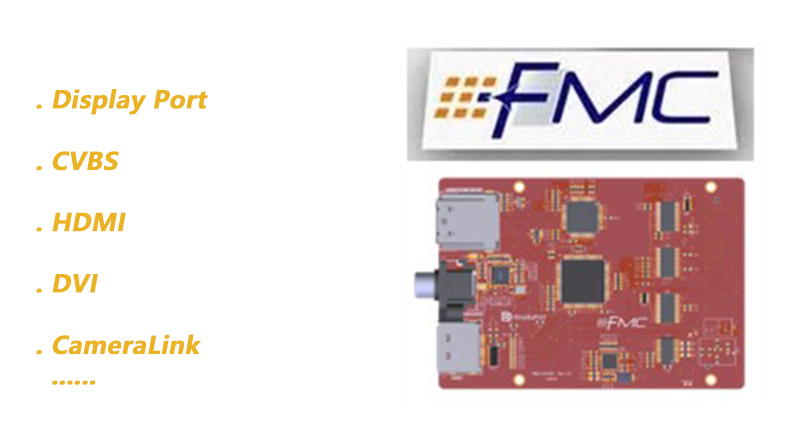

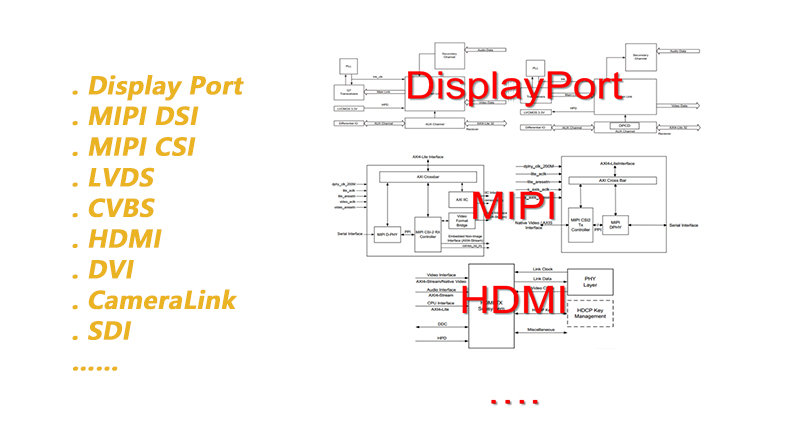

InterWiser通过FMC子卡的形式提供了丰富的、一插即用的视频图像输入输出接口扩展子卡，涵盖并且不限于以下接口扩展：



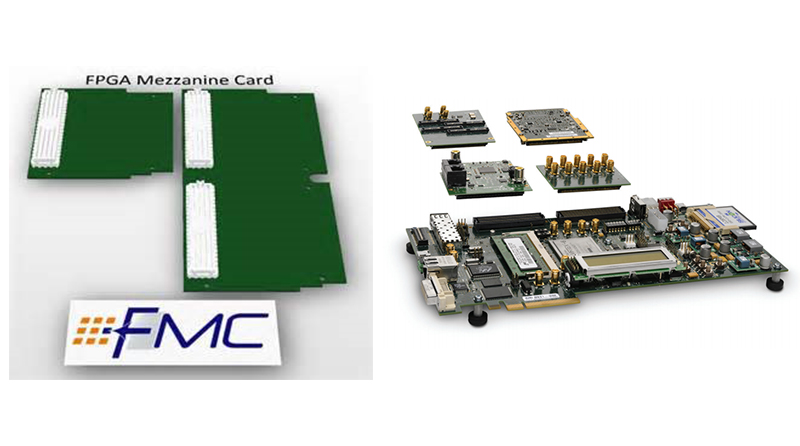

FPGA 夹层卡 (FMC) 标准由包括 FPGA 厂商和最终用户在内的公司联盟开发，属于 ANSI 标准，旨在为基础板（载卡）上的 FPGA 提供标准的夹层卡尺寸、连接器和模块接口。I/O 接口与 FPGA 分离，不仅简化了 I/O 接口模块设计，同时还能最大化载卡的重复使用率。

. 数据吞吐量：支持高达 10 Gb/s 的信号传输速率，夹层卡和载卡之间潜在总带宽达 40 Gb/s。
. 时延：消除了协议开销，避免了时延问题，确保确定性数据交付。
. 简化设计：无需了解 PCI、PCI Express® 或 Serial RapidIO 等协议标准的专业技术。
. 系统开销：通过简化系统设计降低了功耗，缩短了工程设计时间，并缩减了IP 核及材料成本。
. 设计重复使用：不管是采用定制的内部板设计还是商用成品 (COTS) 夹层卡或载卡，FMC 标准有助于将现有的 FPGA / 载卡设计重新用到新的 I/O 上，而这只需更换 FMC 模块并对 FPGA 设计略作调整即可。
