本例程演示了基于彼睿电子的RFSoC 27DR硬件平台，如何运行PYNQ开发环境。在上位机（PS端的Linux操作系统下）上产生数据源，在上位机上对数据源进行FFT变换，并进行图像显示。同时通过DMA将数据源发送到FPGA，在FPGA上进行FFT变换，再将变换的结果通过DMA上传到上位机，进行图像显示。

首先设置采样点数，此处设置为1024个。

然后产生需要采样的信号，由两个不同频率的正弦波复合而成。

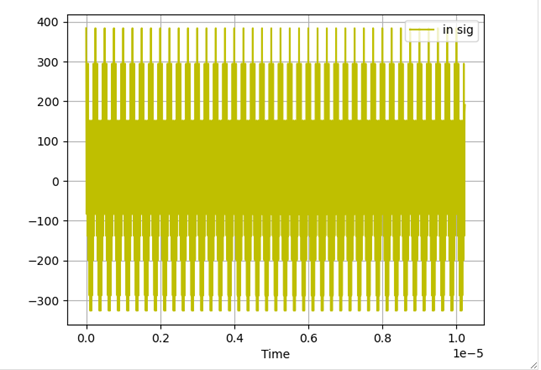

将采样信号的曲线在图中绘制出，如图1所示。

                                                              图1

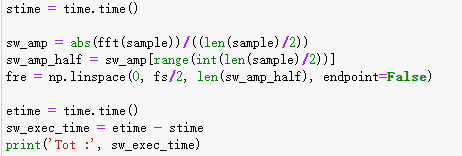

在上位机中使用软件的方式对采样的信号进行快速傅里叶变换（FFT），同时计算出软件方式FFT所用的时间。

输出如下：

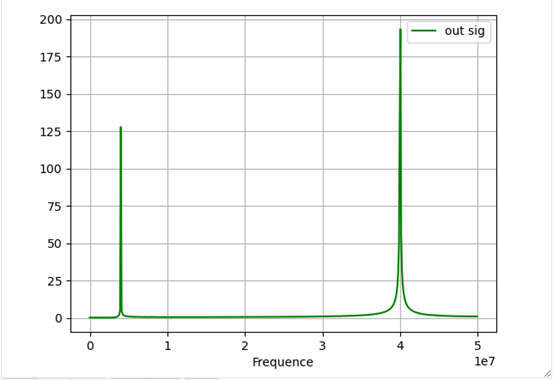

将软件方式FFT的结果绘制在图中，如图2所示。

                                                                        图2

通过硬件方式对采样信号进行FFT。首先使用PYNQ动态加载Vivado设计好的bit流文件，然后加载AXI DMA。

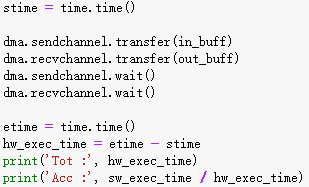

通过DMA将采集的数据传输给下位机，下位机完成FFT后，将结果传回上位机。同时计算硬件方式FFT所用的时间，并与软件方式所用时间进行对比。

输出如下：

上位机对传回的数据进行拆分重组后，将变换结果绘制出，如图3所示。

                                                                    图3
