随着全球低轨宽带卫星的大规模部署，越来越多的卫星挤占了有限的轨道、频率资源。低轨宽带卫星不管是卫星数量，轨道高度，以及与地球的相对速度，都与传统的静止轨道有很大的区别。
低轨宽带卫星的轨道高度多为1000多公里，几十分钟绕地球一圈，卫星相对地球处于高速移动中，每颗卫星的过顶时间也很短，一般只有几分钟，这对卫星地面站的信号监测提出了极大的挑战。 同时，地面上潜在的干扰源数量也逐步增多，5G NR基站的进一步铺开，多种频段雷达的并存等，都对卫星信号的监测提出了极高的要求。为了保障卫星信号的服务质量，维护服务设备的正常运转，需要对卫星信号进行7/24小时的信号监测。
该载波监测产品是一款网口式的带宽直采、多通道全并行的实时频谱分析仪，可实现8路1GHz带宽信号的实时频谱监测及分析功能，频率分辨率最小可达1Hz，干扰识别准确率优于90%（干信比≥6dB），具备高精度任务分析能力。

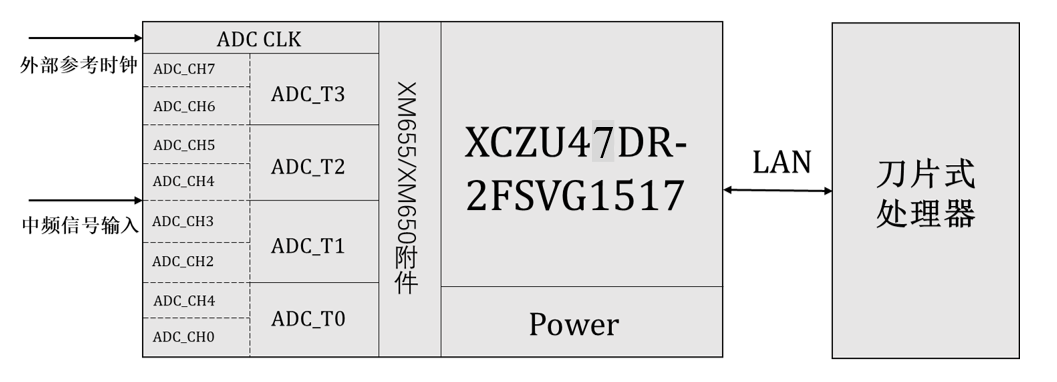

本产品主要由集成宽带接收模块、基带信号处理单元XCZU47DR、DDR存储模块等部分组成。
其中，基带接收模块完成中频输入信号的下变频和AD采样；基带处理单元是信号处理和系统控制的核心模块，完成I/Q数据采集、FFT处理和信号分析等功能。该方案的优势在于通过使用XCZU47DR这款高集成度的开发芯片，来实现宽频带监测、高性能处理的设计要求，体积小、性能高、功耗低。
性能指标
1） 监测信号中频输入范围：L频段：1.6GHz±500MHz；S频段：上行2.025-2.125GHz，下行2.2-2.3GHz。
2） 并行通道数≥8，同时可监测的信号路数不低于8个
3） 最小输入功率：DANL<-130 dBm
4） 最大输入功率：10dBm以上
5） 杂散：≤-50dBc
6） 电平精度：≤1dB
7） 频率分辨率：最小1Hz（分析带宽20MHz）
8） 扫描速度：1GHz (RBW=15kHz) ＜10s，点数≥10000点
9） 频带分析测量时间：< 1秒
10） 载波分析测量时间：< 1秒
11） 频段内带宽利用率精度：≤ 5%
12） 频段内总功率，尖峰电平精度：≤ 1dB
13） 载波中心频率精度：≤ 载波符号速率*5%
14） 载波(C+N)/N, Level精度：≤ 1dB
15） 载波-3dB带宽精度：≤载波符号速率*10%
16） 载波信号异常检测时间：≤ 3s
17） 干扰检测时间：≤ 3s
18） 干扰检测率：优于80%（干信比≥6dB）
19） 存储频谱、测量数据与报警时长：≥14天
功能介绍
1) 支持对频谱数据的信号分析和统计能力，支持自动频域参数测量，通过对指标性频域特性参数测量，实现对频带，载波，信标的工作状况量化评估，便于进行数据统计，趋势生成和分析，并支持如下分析模式：
Ø 载波分析模式，获得：载波中心频率，-3dB带宽，ERIP，C/N，占用带宽；
Ø 频段分析模式，获得：总功率，最高电平，最低电平，占用带宽，占用率；
Ø 信标测量，获得：信标ERIP，信标频率；
Ø 自动载波识别模式，获得各个载波的信息；
Ø 支持单设备多通道并发高速采集宽带载波信号频谱的能力。
2) 具备对馈电链路的信号干扰自动识别能力，对于载波干扰，基于高精度载波识别，结合载波计划，检测出对载波的干扰。
