2发8收RFSOC机载相控阵雷达信号处理模块

型号：IW-ZU27DR-2T8R
介绍：
IW-ZU27DR-2T8R是基于Zynq UltraScale + RFSoC ZU27DR主芯片（IC内部已集成高速ADC和DAC）的算法评估板，支持多板级联，它提供了一种 COTS 解决方案，可以提供 RFSoC 的优势，同时可以更有效地卸载数据并享受 COTS 带来的好处：用户获得尽可能快地部署，同时利用较低的拥有成本，生命周期支持和简化未来的技术插入。该产品支持8路12位ADC 4.096 GSPS ， 8路14位 DAC 6.4 GSPS。

去购买技术咨询资料下载

技术参数

平台规格

➢处理器平台：Zynq UltraScale+ XCZU27DR-2FFVE1156I RFSOC

RF 接口

➢x8ADC (12-bit、4.096GSPS) ports ➢x2DAC (14-bit、6.554GSPS) ports

内存

➢PS 2XDDR4（2GB，32bit，3200MT/s）

供电

➢DC： +12V（接口形式：J30J-21ZKW-J）

尺寸

➢130mmX80mm

工作温度

➢-40℃~100℃

PS 端接口

➢2x QSPI flash(2Gb，8bit) 固化配置文件

➢1x 10/100/1000 Ethernet RGMII网口（接口形式：J56-20ZK）

➢1x JTAG 调试接口

➢1XeMMC(容量：64Gb)

➢2路UART接口

PL端接口

➢8路 ADC (12-bit、4.096GSPS)端口

➢2 路 DAC (14-bit、6.554GSPS)端口

➢多路GPIO接口（接口形式：J56-24ZK，J30J-15ZKW，J30J-21ZKW-J）

➢1路50M时钟输入

➢双通道DAC（供电电压：3.3V；接口形式：SPI接口；分变率：12bit）

该产品的主要特点

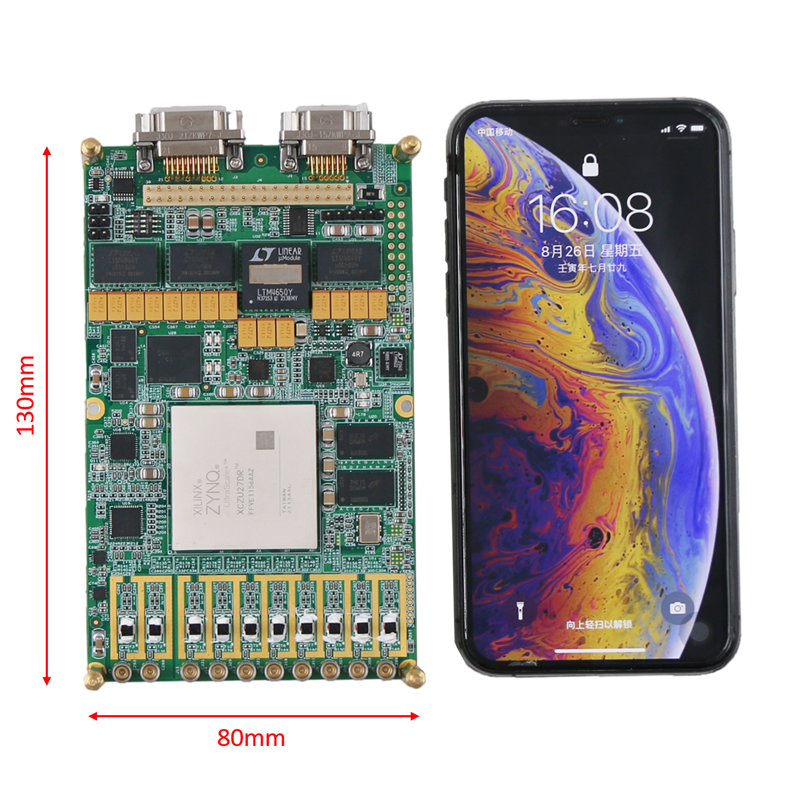

Ø小型化设计：130mm×80mm尺寸，重量小于200g，2发8收，对外J30J-21和J30J-9接口；

Ø功耗低：整体功耗小于30瓦；

Ø低时延：去除JESD204B模拟和数字间的高速串行接口，大大降低系统复杂度和延迟；

Ø射频直采：可直接对8个通道内的DC-4GHz内的任意IF信号进行采集，采集瞬时带宽最大2GHz；

Ø一致性高：多通道间的相位一致性可达到±3°以内，幅度一致性可达到±1dB以内

主要应用

1）MIMO通信系统数字基带平台

2）干扰对抗侦收转发数字基带平台

3）MIMO小型雷达验证平台

4）微小型数字相控阵平台

5）多功能通信雷达SDR教学平台
