当前位置：首页>>产品中心>>Xilinx RFSoC 3U 8-Channel/DC-4GHz

    Xilinx RFSoC 3U 8-Channel/DC-4GHz

  • 型号：IW-RFSOC-8T8R
  • 介绍：

    具有4GHZ模拟带宽的可立即量产的8X8直接RF采样3U算法评估模块

    InterWiser IWRFSOC 8x8 3U算法评估模块化系统设计用 于集成到需要小尺寸，低功耗和实时处理的已部署RF系统中。  IWRFSOC8x8 XilinxZynq®UltraScale+™RFSoC Gen 1，具有8个RF-ADC和8个RF-DAC通，IWRFSOC8x8模块和全面的软件套件可用于快速原型制作，使您能够为IWRFSOC8x8开发应用程序代码，方便缩短产品开发周期，以便快速验证和部署。 示例代码和教程演示了Xilinx RFSoC多瓦片同步（多 转换器同步）和多板同步模拟捕获。


去购买 技术咨询 资料下载

技术参数

FPGA芯片

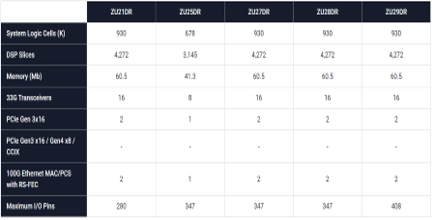

  • Zynq UltraScale+ XCZU27DR-ffve1156 RFSoC（27DR/47DR可选）

RF接口

  • X8ADC (12-bit 、4.096GSPS) ports

  • X8DAC (14-bit、6.554GSPS) port

光口速率

  • 兼容支持100Gbps/40Gbps(1个)

  • 兼容支持10Gbps（1个）

内存

  • PS 4xDDR4(4GB,64bit,2400MT/s)

  • PL 2xDDR4(4GB,64bit,2666MT/s)

硬盘

  • 1个SATA硬盘扩展接口（6G speed）

板卡供电

  • ATX电源供电接口（DC +12V）

PS端接口

  • 2x QSPI flash(512MB,8bit) 固化配置文件

  • 1x SATA .M2硬盘扩展接口（6G speed）

  • 1x 10/100/1000 Ethernet  RGMII (RJ45) 网口

  • 1x USB_JTAG/UART调试接口

  • 1x JTAG调试接口

  • x Mircro SD Card

PL端接口

  • 8路ADC (12-bit 、4.096GSPS)端口

  • 8路DAC (14-bit、6.554GSPS)端口

  • 2x GPIO X16 PMOD Port

时钟

  • 支持外供时钟

功耗

  • 25W（根据用途，以实测值）

环境温度要求

  • 工作时-40℃~110℃







KIT INCLUDES

  • IWRFSOC模块

  • 参考工程：ADC/DAC回环、PL接 口测试工程、OS镜像

  • RF Analyzer（JTAG版本）用于ADC/DAC基本指标测试


目标应用

  • 相控阵雷达

  • 5G大规模MIMO

  • 混合波束成形

  • 信号检测与干扰

  • 卫星通信

  • 多通道射频仪表
