    Xilinx RFSOC-SOM核心板

  • 型号：IW-RFSOM-ZU47DR
  • 介绍：

    InterWiser IWRFSOM™RFSoC模块化系统设计用 于集成到需要小尺寸，低功耗和实时处理的已部署RF系统中。 IWRFSOM具有XilinxZynq®UltraScale+™RFSoC Gen 3，具有8个RF-ADC和8个RF-DAC通道。IWRFSOM 模块和全面的软件套件可用于快速原型制作，使您能够为IWRFSOM 开发应用程序代码，方便缩短产品开发周期，以便快速验证和部署。 示例代码和教程演示了Xilinx RFSoC多瓦片同步（多 转换器同步）和多板同步模拟捕获。


去购买 技术咨询 资料下载

技术参数


性能指标

XilinxZynq UltraScale+ Gen3 ZU47DR RFSoC

  • 8x ADCs, 12-bit up to 5.0GSPS

  • 8x DACs, 14-bit up to 9.85GSPS

  • Quad-core Arm® Cortex®-A53 processing subsystem

  • 1 GbE, PCIeGen1/2,SATA,USB2/3

Clocks & Synchronization

  • 超低抖动可编程采样时钟

  • 外部或板载30.72MHz参考时钟

  • 所有转换器和多块板上的相位相干同步采样

Memory

  • 10GB DDR4 @ Programmable Logic

  • 8GB DDR4 @ Processor Subsystem

  • 32GB eMMC persistent storage

  • 64MB QSPI bootstorage

System

  • 100 mm x 63.5mm

  • 12V input

目标应用

  • 相控阵雷达

  • 5G大规模MIMO

  • 混合波束成形

  • 信号检测与干扰

  • 卫星通信

  • 多通道射频仪表


KIT INCLUDES

  • IWRFSOM 模块

  • 参考工程：ADC/DAC回环、PL接 口测试工程、OS镜像

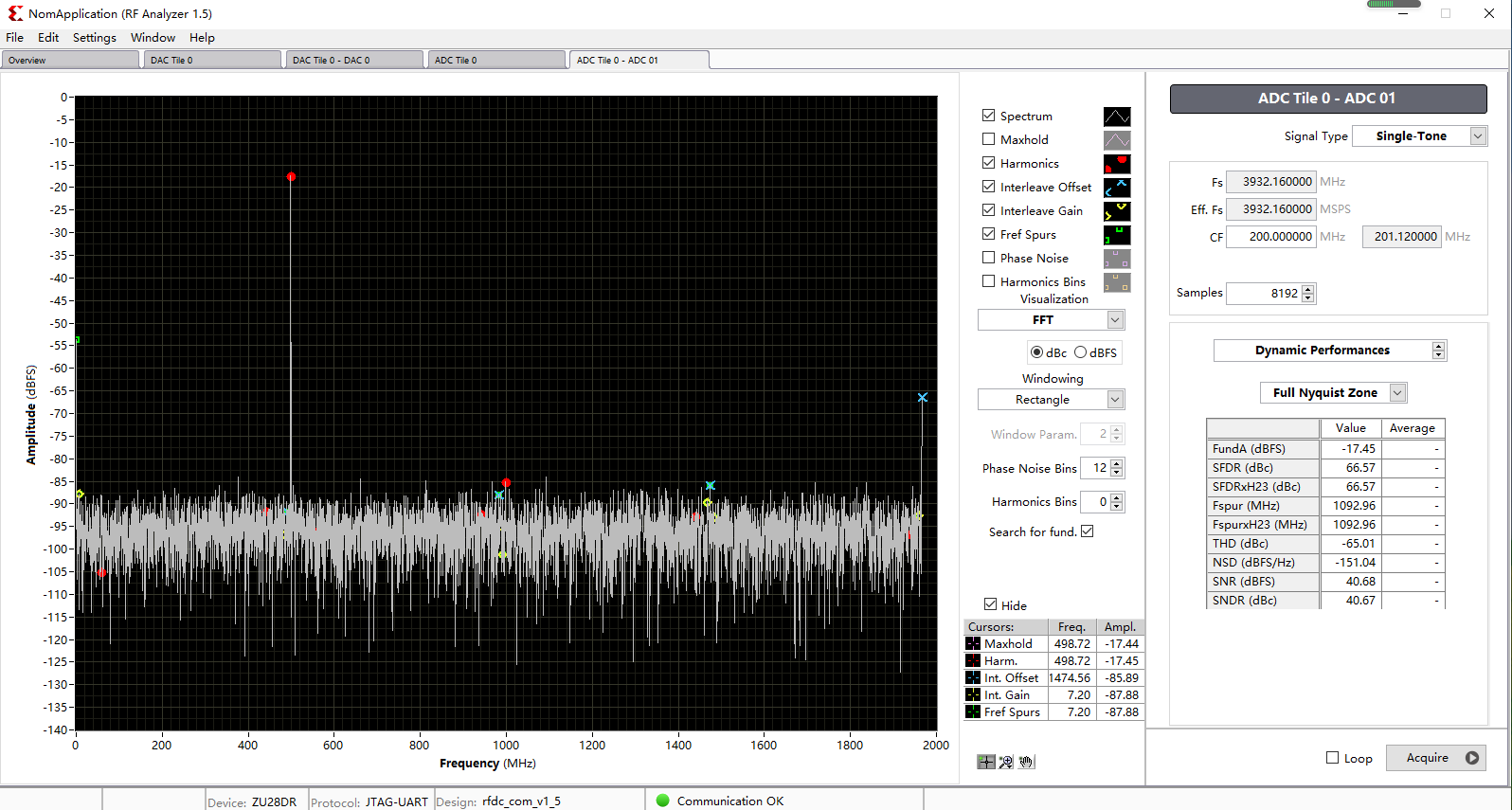

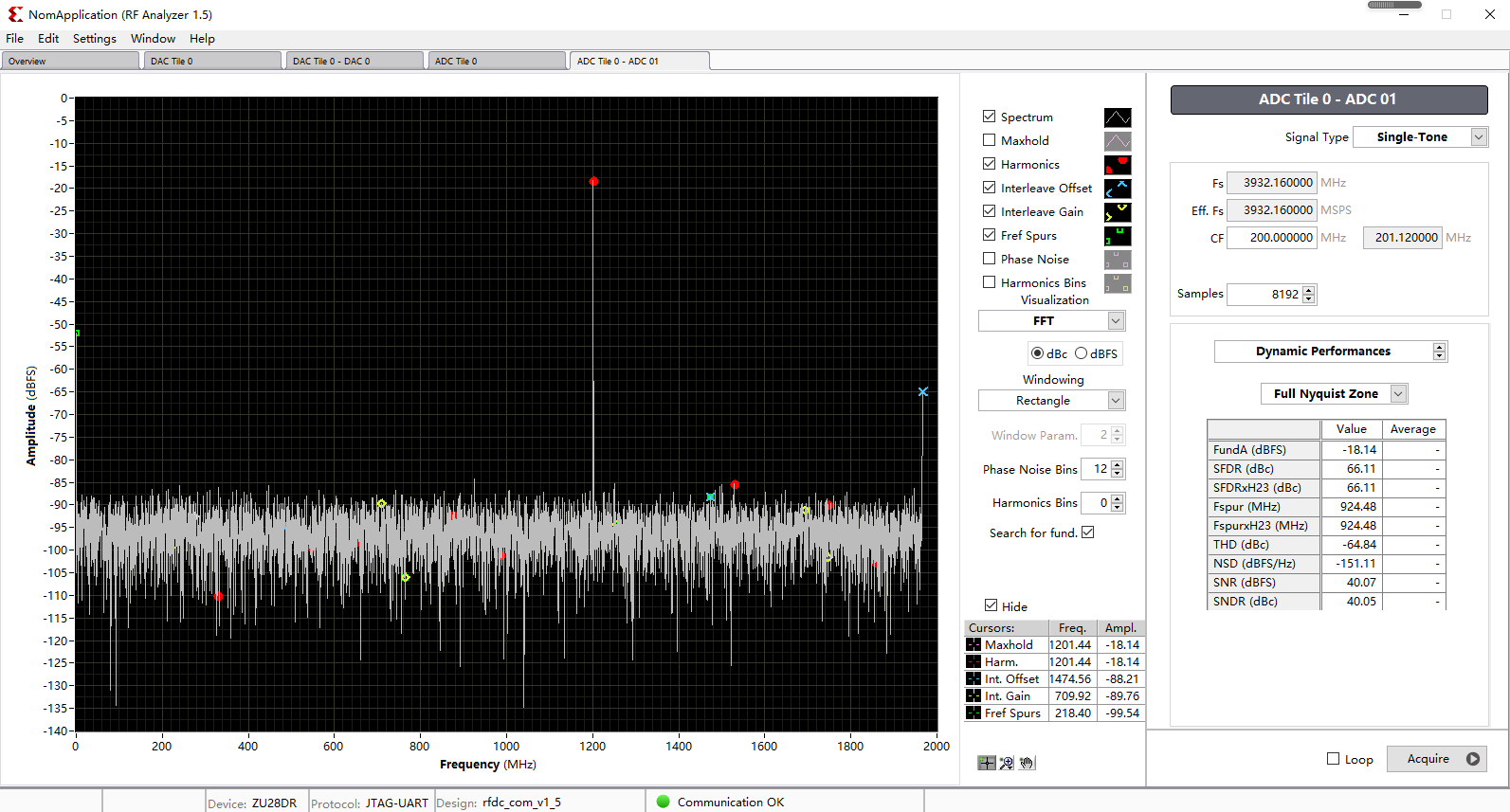

  • RF Analyzer（JTAG版本）用于ADC/DAC基本指标测试
